  液压软管吊机

  1、    概述

  HRD系列软管吊机是新一代将软管与油船联接的吊装设备,根据使用的包络范围设计制造,以满足小船满载、大船空载的范围内任意吊装联接多种介质不同重量的软管,满足船舶装卸作业的需要。

  2、    结构特点

  a、HRD系列液压软管吊机总体结构分基座、转柱、吊臂、操纵平台四大部分。

  b、基座为圆筒体,底板通过预埋件连接在码头平面上。

  c、转柱和油箱是合二为一的箱式结构,结构紧凑、体积小。

  d、吊臂为箱式结构,用板材焊接成气密结构,内腔不必进行保养。

  e、操纵平台固定在转柱上,软管吊机操作点设在操纵台上,进行集中控制。

  f、可配置遥控操作系统,实现100米范围内遥控操作。

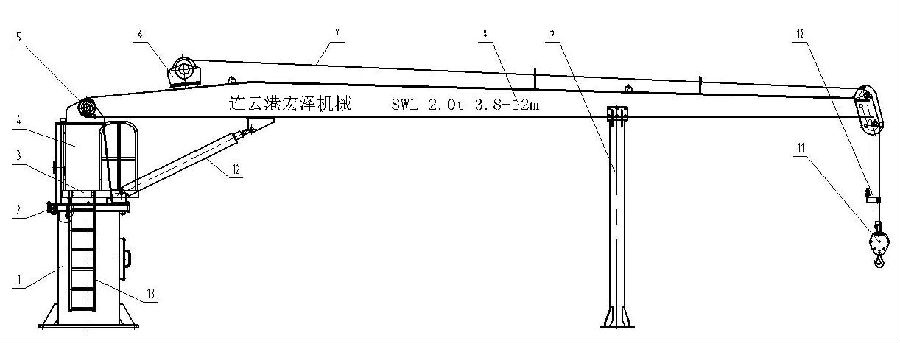

  软管吊机结构图

1、基座   2、回转支承  3、工作平台   4、转柱   5、转轴   6、液压绞车   7、钢丝绳

8、吊臂   9、支撑柱    10、限位机构 11、吊钩   12、油缸  13、直梯


  1、性能特点

  a、灵活、安全、可靠,操作范围大,可实现360度全回转

  b、吊机动作由起升、回转、变幅三大动力系统执行。

  c、三大动力系统均为全液压式,由一台电机拖动一台油泵供给动力。

  e、操作方式为遥控操作,也可根据码头工况要求设置成手动操作

  f、电机固定在基座内部,安全且有效地节约了空间

  g、油泵固定在转柱下面,通过十字轴式万向联轴器与电机相连。

  h、起升绞车安装在转柱上部,由性能优越的摆线马达驱动,经高强度的行星齿轮减速器带动卷筒卷绕钢丝绳完成货物的提升。

  i、回转机构安装在转柱底板上,由性能优越的摆线马达驱动,经高强度的行星齿轮减速器与回转支承的内齿圈直接啮合来实现转柱的回转。

  j、变幅动作由液压油缸实现。

  k、软管吊机各个动作的操纵由性能优越的手动多路换向阀来完成。

  l、可根据需要在吊臂上设置输油管道


  4、安全系统

  a、所有起升、变幅和回转均装设有自动保护装置,该装置同主动力系统控制油路无关,一旦某种原因失去动力或压力,所有动作将自动停止,以保证软管吊机的安全。

  b、主控制阀内安装有安全阀,实现所有动作的过载保护。

  c、绞车和回转机构有自动制动装置。

  d、变幅油缸设有自动负载保护阀。

  e、吊钩上限位自动停止装置。

  f、变幅限位由油缸本身行程决定。

  g、回转自动限位可以按照用户要求设置。

  h、操纵平台设有手动应急释放装置。

  f、电机设有短路保护与过热保护。

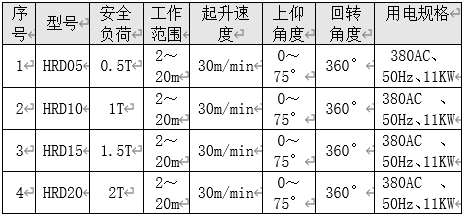

  软管吊机参数
